Mentor/PAD viewer sous Linux

Non classé, outils, , , , , , , ,

Contrairement aux apparences, le logiciel de visualisation de Schéma/routage de Mentor (Maintenant siemens) PAD peut fonctionner sous Linux sans (trop) de problème.

Mais pourtant, la seule archive à télécharger sur le site officiel est un exe ?! Tout le monde sait qu’un fichier exe est un binaire exécutable pour Windows voir même pour DOS !

De fait, sous Linux, il est possible d’exécuter des exe grâce au vénérable wine. Ce logiciel n’est pas un logiciel franchouillard combattant la loi Évin.

Non ! c’est un émulateur windows qui permet d’exécuter des logiciels windows sous Linux.

En règle générale ça ne fonctionnne pas … Car l’émulation est toujours imparfaite, mais dans le cas du viewer Mentor/PAD le résultat est plutôt honorable et permet de visualiser des schéma/routage qu’on vous envoit.

Pour créer des cartes électroniques et/ou en éditer on préférera bien sur Kicad qui lui est parfaitement compatible avec Linux en plus d’être un logiciel libre.

Comment ça marche ?

On suppose que vous avez wine installé sur votre machine et que vous avez téléchargé l’archive de PADviewer . Il vous suffira ensuite de taper wine suivi du nom de l’archive :

 $ wine PADSViewerVX.2.15_mib.exe

The most recent version of MIP is already installed in: c:\mentorgraphics\instal
l
MIP related file c:\mentorgraphics\install\tmp\FABIENM-TUXEDO-_32\ddinst32.exe w
as extracted successfully
MIP related file c:\mentorgraphics\install\tmp\FABIENM-TUXEDO-_32\vlhostid.exe w
as extracted successfully
MIP related file c:\mentorgraphics\install\tmp\FABIENM-TUXEDO-_32\ssidddp.sys wa
s extracted successfully
...
openjdk version "11.0.13" 2021-10-19
OpenJDK Runtime Environment Temurin-11.0.13+8 (build 11.0.13+8)
OpenJDK 64-Bit Server VM Temurin-11.0.13+8 (build 11.0.13+8, mixed mode)
053c:err:richedit:ReadStyleSheet skipping optional destination
053c:err:richedit:ReadStyleSheet skipping optional destination
053c:err:richedit:ReadStyleSheet skipping optional destination
053c:err:richedit:ReadStyleSheet skipping optional destination
061c:err:richedit:ReadStyleSheet skipping optional destination
061c:err:richedit:ReadStyleSheet skipping optional destination
061c:err:richedit:ReadStyleSheet skipping optional destination
061c:err:richedit:ReadStyleSheet skipping optional destination
0744:err:winediag:SECUR32_initNTLMSP ntlm_auth was not found or is outdated. Make sure that ntlm_auth >= 3.0.25 is in your path. Usually, you can find it in the winbind package of your distribution.
0744:err:ole:CoDisconnectObject apartment not initialised
075c:err:ole:CoDisconnectObject apartment not initialised
075c:err:ole:CoDisconnectObject apartment not initialised
Error getting install status ...

Cela va lancer l’installeur graphique qui va décompresser l’archive avec quelques erreurs plus ou moins compréhensible à la micro$oft.

Une fois l’installation terminée, même avec erreur le programme se retrouvera installé dans votre home ~/.wine/drive_c :

~/.wine/drive_c/SiemensEDA/PADSVX.2.15Viewer/SDD_HOME/Programs/powerpcbviewer.exe

Programme que l’on pourra lancer, toujours avec wine pour visualiser son fichier pcb :

$ wine /home/user/.wine/drive_c/SiemensEDA/PADSVX.2.15Viewer/SDD_HOME/Programs/powerpcbviewer.exe

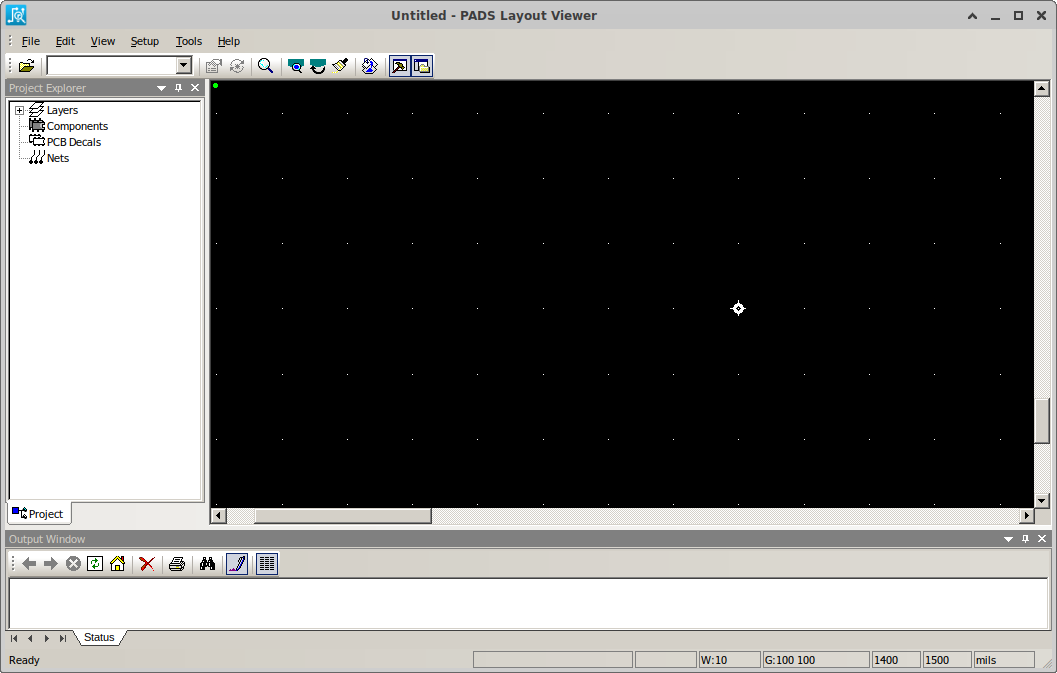

Vue de la fenêtre PADpcbviewer lancée dans Linux avec Wine

Pour le schéma (fichier sch) on utilisera powerlogicviewer.exe de la même manière.

Le viewer fonctionne assez bien, on arrive également à connecter le schéma avec le routage. Il y a quelques problèmes de police de caractères et parfois le logiciel plante, mais c’est un logiciel windows à l’origine, il y a des traditions à respecter 😉
