TapTempo en Verilog

Il y a plus de deux ans et demi maintenant, mzf publiait un journal sur le site LinuxFR parlant de son projet «TapTempo». L’objectif de son programme était simplement de mesurer la cadence d’une musique en tapant sur une touche de son clavier, le résultat s’affichant simplement dans la console.

Ce journal fut le point de départ d’une série de «projets TapTempo» proposé par les lecteurs du site dans à peu prêt tous les langages informatique possible… Mais pas le Verilog.

Voici donc la lacune comblée avec TapTempo en Verilog.

[Dépêche parue initialement sur LinuxFR]

Le projet TapTempo semble faiblir depuis quelques mois maintenant. En panne de langage informatique pour en faire une dépêche ?
Laissez‑moi vous présenter un langage assez particulier puisqu’il ne sert pas à faire de la programmation. Ce langage permet de décrire le comportement numérique d’un composant électronique (on parle alors de langage de description de matériel — HDL) : le Verilog.

C’est aussi un langage utilisé pour faire de la synthèse numérique sur les circuits logiques programmables (FPGA). Dans cet exemple, nous utiliserons la carte de développement à bas coût ColorLight 5A‑75B.

Vue d'ensemble du montage TapTempo

Sommaire

Le Verilog

Le Verilog est un langage conçu à l’origine pour rédiger des spécifications de circuits logiques en électronique numérique. Le langage permet de décrire le comportement de sortie par rapport à des entrées logiques.

Un peu comme les logiciels de saisie de schéma électronique, le Verilog est très hiérarchique, on décrit des modules avec leurs entrées-sorties. Que l’on assemble ensuite dans d’autres modules pour finir dans un module « top » qui décrit le composant final.

Dans le cas de TapTempo, le module « top » est déclaré comme ceci :

module taptempo #(
    parameter CLK_PER_NS = 40, // 25Mhz clock (ns)
    parameter TP_CYCLE = 5120, // timepulse cycle period (ns)
    parameter BPM_MAX = 250 // BPM max (bpm)
)(
    input clk_i,
    input btn_i,
    output pwm_o
);
//corps du module
endmodule

Le module possède deux entrées : l’horloge (clk_i) et le bouton (btn_i) ainsi qu’une sortie pwm (pwm_o) pour l’affichage. Les paramètres seront vus comme des constantes au moment de la simulation, ils permettent de configurer les composants en fonction de la cible.

Le changement de valeur des signaux se fait dans des processus qui sont déclenchés sur événement. Ces processus sont décrits au moyen du mot clef always@() en Verilog.
Par exemple, dans le code suivant:

/* Detect rising edge*/
reg btn_old, btn_rise;
always@(posedge clk_i)
begin
    btn_old <= btn_i;
    if(btn_old == 0 && btn_i == 1)
        btn_rise <= 1;
    else
        btn_rise <= 0;
end

L’événement déclencheur du process est le front montant de l’horloge clk_i. À chaque fois qu’un front montant d’horloge se présente, le processus est exécuté de manière séquentielle.

L’opérateur <= est l’opérateur d’affectation dit « non bloquant ». Cela signifie que la valeur ne sera effectivement appliquée qu’a la fin de l’exécution du process. Donc la valeur du signal btn_old ne sera pas nécessairement égale à btn_i à la ligne du if() comme on aurait pu instinctivement le croire.

Le langage Verilog a beaucoup de succès dans le monde du logiciel libre. En effet il est relativement peu verbeux et ressemble au C pour de nombreux aspects.

Il est par exemple possible de décrire des macros de la même manière qu’en C, il suffit de remplacer le symbole # par ` pour créer des constantes qui seront remplacées par le pré-processeur.

/* count tap period */
`define MIN_NS 60_000_000_000
`define BTN_PER_MAX (`MIN_NS/TP_CYCLE)
`define BTN_PER_SIZE ($clog2(1 + `BTN_PER_MAX))

Le Verilog reprend également les opérateurs booléen et binaire &,&&, |,||, etc. du C.

C’est le langage HDL le mieux supporté par les différents logiciels libres. Si l’on souhaite se lancer dans le domaine des FPGA et/ou des ASIC, il est préférable de commencer par lui. C’est également le langage « de sortie » de quasiment tous les générateurs de code HDL.

Architecture de TapTempo

L’outil indispensable pour commencer un projet en Verilog est… le papier et le crayon. Il est en effet indispensable d’avoir une vue d’ensemble assez claire de ce que l’on souhaite réaliser avant de se lancer dans le code.

Voici donc l’architecture générale du composant TapTempo :

Schema TapTempo au Crayon

Même si l’on doit revenir plusieurs fois (ce qui est le cas ici puisque les constantes ne sont pas à jour) sur ce schéma général en cours de développement, cette partie est très importante. Si elle est bien pensée, le reste coule de source.

Le composant va nécessiter quelques compteurs, mais l’horloge utilisée ici étant très rapide nous allons d’abord factoriser le comptage au moyen du module nommé timepulse, ce module va distribuer un pulse qui servira de base aux autres compteurs pour leur fonctionnement interne.

L’entrée utilisateur se compose d’un bouton (touche télégraphique « morse »). Les fronts montant et descendant de cette entrée n’étant pas synchronisés sur l’horloge du système nous allons devoir le faire au moyen de deux bascules en série pour éviter la métastabilité.

/* Synchronize btn_i to avoid metastability*/
reg btn_old, btn_s;
always@(posedge clk_i or posedge rst)
begin
    if(rst) begin
        btn_old <= 1'b0;
        btn_s <= 1'b0;
    end else begin
        btn_old <= btn_i;
        btn_s <= btn_old;
    end
end

Le second problème que pose notre entrée est que l’appui sur le bouton ne génère pas des changements francs de son état. Chaque « appui et relâche » génère une série de rebonds et donc une série de 0 et de 1 avant de se stabiliser. Pour lisser le signal il va donc falloir faire passer le signal dans le bloc « anti-rebond » debounce.

Le bloc percount va ensuite se charger de mesurer le temps entre deux appuis sur le bouton. Cette période va devoir être transformée en fréquence « BPM » (Beat Per Minute) via le module per2bpm puis en une valeur pseudo-analogique (PWM) grâce au module pwmgen.

La carte cible ne possédant pas de bouton « reset », il va falloir le générer grâce au module rstgen de manière à s’assurer de l’état de départ de notre système au démarrage.

Entrée sortie

La plupart des programmes TapTempo proposés jusqu’ici supposaient – en plus d’un CPU – la présence d’un clavier et d’une console texte de sortie (avec toute la pile de pilotes et de système d’exploitation associés). Ici, nous allons devoir tout définir dans le « portegramme » – Dans l’industrie on va parler d’IP pour Intellectual Property, quel horrible nom –.

L’idée est donc de simplifier au maximum l’entrée « clavier » et la sortie histoire de pouvoir les décrire simplement.

Pour l’entrée nous allons nous contenter d’un contact de type bouton, ou d’une touche de type télégraphe « morse ».

TapTempoEntreeMorse

Comme on peut le voir dans le schéma ci-dessus, quand la touche est appuyée, l’entrée « bouton » est mise à la masse et donne un niveau logique à 0 sur notre système. Lorsque l’on relâche le bouton, la résistance de tirage ramène le niveau de tension à Vcc pour avoir un niveau 1 sur l’entrée.

Pour la sortie, l’idée de mettre un écran complexifie énormément le système. En effet, il est nécessaire de faire une machine d’état assez complexe pour initialiser l’écran puis rafraîchir l’affichage. Il est souvent nécessaire d’ajouter un processeur « soft » rien que pour ça d’ailleurs. (Bon il est vrai que le VGA n’est pas si compliqué, mais il reste plus complexe que la solution proposée ici).

Non, l’idée ici est d’utiliser les graduations de l’antique voltmètre à aiguille trouvé dans une cave et qui gradue de 0 à 300 comme on peut le voir sur la photo :

vuemetretaptempo

Et comme un système numérique ne sort que des 0 et des 1 sur ses broches, on va « simuler » une valeur analogique au moyen d’une PWM (Pulse With Modulation). Il suffit de changer le rapport cyclique entre le temps haut et le temps bas de notre signal pour faire varier la tension moyenne qui sera vue par le voltmètre. Si on l’ajuste correctement avec une résistance en série, il est relativement facile de forcer la valeur maximale (5V) à 250.

pwm

La période de la pwm sera configurée suffisamment rapide pour que l’aiguille n’oscille pas.

Pulsation de temporisation (timepulse)

Le module ne prend pas de valeur d’entrée hormis l’horloge et le reset qui sont de rigueur dans tout le projet. Son signal de sortie tp_o est une pulsation de l’horloge émise toutes les 5120 ns :

module timepulse #(
    parameter CLK_PER_NS = 40,
    parameter PULSE_PER_NS = 5120
)(
    /* clock and reset */
    input clk_i,
    input rst_i,
    /* output */
    output tp_o);

Pour pouvoir compter des périodes de 5120ns on définit un registre de comptage :

`define MAX_COUNT (PULSE_PER_NS/CLK_PER_NS)
`define MAX_COUNT_SIZE ($clog2(`MAX_COUNT))

reg [`MAX_COUNT_SIZE-1:0] counter = 0;

Puis on compte de manière synchronisée avec l’horloge :

always@(posedge clk_i or posedge rst_i)
begin
    if(rst_i)
    begin
        counter <= 0;
    end else begin
        if (counter < `MAX_COUNT)
        begin
            counter <= counter + 1'b1;
        end else begin
            counter <= 0;
        end
    end
end

La pulsation est émise lorsque le compteur passe par 0 :

assign tp_o = (counter == 0);

Gestion des rebonds (debounce)

L’entrée de ce module est le signal de bouton préalablement synchronisé avec l’horloge du système btn_s. Le compteur utilisera la pulsation tp_i généré par le module timepulse décrit ci-avant.

La sortie du module est un signal btn_o proprement lissé. La période de temporisation de 20 ms est donné ici en paramètre DEBOUNCE_PER_NS.

module debounce #(
    parameter PULSE_PER_NS = 5120,
    parameter DEBOUNCE_PER_NS = 20_971_520
)(
    /* clock and reset */
    input clk_i,
    input rst_i,
    /* inputs */
    input tp_i,
    input btn_i,
    /* output */
    output btn_o
);

La gestion des rebonds est réalisée au moyen d’un compteur utilisé pour temporiser.

`define MAX_COUNT ((DEBOUNCE_PER_NS/PULSE_PER_NS)-1'b1)
`define MAX_COUNT_SIZE ($clog2(`MAX_COUNT))

/* Counter */
reg [`MAX_COUNT_SIZE-1:0] counter = 0;

Ainsi que d’une machine d’états à 4 états :

/* State machine */
localparam [1:0] s_wait_low  = 2'h0,
                 s_wait_high = 2'h1,
                 s_cnt_high  = 2'h2,
                 s_cnt_low   = 2'h3;

reg [1:0] state_reg, state_next;

Les transitions de la machine d’états sont données dans le code ci-dessous dans un processus dit « combinatoire » (always@*) par opposition à un processus « synchrone ».

always@*
begin
    case(state_reg)
        s_wait_low:
            if(btn_i)
                state_next = s_cnt_high;
            else
                state_next = s_wait_low;
        s_wait_high:
            if(!btn_i)
                state_next = s_cnt_low;
            else
                state_next = s_wait_high;
        s_cnt_high:
            /* verilator lint_off WIDTH */
            if(counter == `MAX_COUNT)
            /* verilator lint_on WIDTH */
                state_next = s_wait_high;
            else
                state_next = s_cnt_high;
        s_cnt_low:
            /* verilator lint_off WIDTH */
            if(counter == `MAX_COUNT)
            /* verilator lint_on WIDTH */
                state_next = s_wait_low;
            else
                state_next = s_cnt_low;
    endcase;
end

L’état de la machine est tout de même synchronisé dans un second processus :

always@(posedge clk_i or posedge rst_i)
    if(rst_i)
        state_reg <= s_wait_low;
    else
        state_reg <= state_next;

Le principe de « lissage » des rebonds est donc le suivant : Dans l’état initial s_wait_low on attend que le bouton passe à la valeur 1. Lorsque le signal passe à 1, on change d’état pour s_cnt_high.

Le passage dans l’état s_cnt_high a pour effet de faire passer le signal de sortie à 1 et déclencher le compteur. Tant que le compteur compte et n’a pas atteint la valeur MAX_COUNT, on reste dans cet état quelles que soient les variations du signal d’entrée.
Lorsque le compteur atteint la valeur maximale, la machine d’état passe dans l’état s_wait_high (en attente de valeurs hautes).

Dans l’état s_wait_high on surveille la valeur du bouton d’entrée, si elle passe à 0 on change d’état pour s_cnt_low.

De manière symétrique à s_cnt_high on déclenche donc le compteur en ignorant la valeur d’entrée. Et, lorsqu’elle atteint son maximum on passe à l’état initial s_wait_low.

La valeur « lissée » du bouton en sortie est donnée par l’état de la machine d’état :

assign btn_o = (state_reg == s_cnt_high) || (state_reg == s_wait_high);

Mesure de la période de tempo (percount)

L’interface du module percount se compose des entrées habituelles d’horloge clk_i, de reset rst_i ainsi que de la pulsation tp_i.

Le signal de mesure en entrée est btn_i et la sortie est un vecteur btn_per_o donnant la valeur mesurée. La valeur est considérée comme valide uniquement lorsque la sortie btn_per_valid est à 1. Cette astuce permet d’économiser un registre si la sauvegarde de la valeur mesurée est inutile comme c’est le cas ici.

`define MIN_NS 60_000_000_000
`define BTN_PER_MAX (`MIN_NS/TP_CYCLE)
`define BTN_PER_SIZE ($clog2(1 + `BTN_PER_MAX))

module percount #(
    parameter CLK_PER_NS = 40,
    parameter TP_CYCLE = 5120,
    parameter PULSE_PER_NS = 5120,
)(
    /* clock and reset */
    input clk_i,
    input rst_i,
    /* time pulse */
    input tp_i,
    /* input button */
    input btn_i,
    /* output period */
    output [(`BTN_PER_SIZE-1):0] btn_per_o,
    output btn_per_valid);

Maintenant que nous avons un signal de bouton btn_b propre et lissé, nous pouvons entamer la mesure de la période entre deux appuis au moyen de… devinez quoi ? D’un compteur pardi !

reg [($clog2(`BTN_PER_MAX+1)-1):0] counter = 0;
reg counter_valid = 0;

assign btn_per_valid = counter_valid;
assign btn_per_o = counter;

Il nous faut tout d’abord détecter le front descendant du bouton  :

reg btn_old;
wire btn_fall = btn_old & (!btn_i);

always@(posedge clk_i or posedge rst_i)
begin
    if(rst_i)
        btn_old <= 1'b0;
    else
        btn_old <= btn_i;
end

Le signal btn_fall sert de remise à zéro du compteur ainsi que de validation de la valeur de sortie :

always@(posedge clk_i or posedge rst_i)
begin
    if(rst_i)
    begin
        counter <= 0;
    end else begin
        if(btn_fall) begin
            counter_valid <= 1'b1;
        end else if(counter_valid) begin
            counter <= 0;
            counter_valid <= 1'b0;
        end else begin
            /* stop counting if max, count tp_i */
            if(tp_i && counter < `BTN_PER_MAX)
                counter <= counter + 1'b1;
        end
    end
end

Le compteur compte le nombre de pulsations de tp_i jusqu’à atteindre la saturation BTN_PER_MAX. Si un front montant du bouton se présente avec btn_fall, on valide le compteur avec counter_valid. Et si le signal de validation passe à 1 (donc le coup d’horloge suivant) on remet le compteur à zéro et on recommence à compter.

Calcul de la fréquence en Beat Per Minute (per2bpm)

Avec le module per2bpm on arrive dans la partie critique du projet, car il va nous falloir faire une division. On entre une période dans le module :

    /* inputs */
    input [(`BTN_PER_SIZE-1):0] btn_per_i,
    input btn_per_valid,

Et on doit en ressortir une fréquence (BPM) :

    /* outputs */
    output [`BPM_SIZE - 1:0] bpm_o,
    output bpm_valid

Suivant la formule :

Il faut donc diviser la constante

par la variable btn\_per\_i

La division (tout comme la multiplication) est un point sensible en Verilog. En effet, l’opérateur de division existe bien dans le langage et il se peut que cela simule parfaitement.

C’est lorsque arrivera l’étape de la synthèse que l’on risque d’avoir quelques surprises. Il est possible que certains logiciels de synthèse réussiront à faire quelque chose en un coup d’horloge. Mais il est certain que cela se fera au prix de très mauvaises performances en matière de ressources utilisées et de fréquence d’horloge. Il est surtout probable que votre logiciel de synthèse jette l’éponge.

Pour réaliser cette division, nous allons donc en revenir aux fondamentaux appris au primaire et poser la division. Une division, c’est la recherche du Quotient et du Reste de l’équation suivante :

Dividend = Quotient \times Divisor + Remainder
reg [(`REGWIDTH-1):0] divisor;
reg [(`REGWIDTH-1):0] remainder;
reg [(`REGWIDTH-1):0] quotient;

La taille des registres sera celle de la période en entrée BTN_PER_SIZE additionné à la constante à diviser.

`define DIVIDENTWITH ($clog2(1 + `MIN_NS/(TP_CYCLE)))
`define REGWIDTH (`BTN_PER_SIZE + `DIVIDENTWITH)

La division s’effectue avec une série de soustraction du reste (remainder) et de décalage du diviseur.

À l’étape initiale, on place le diviseur à gauche du registre divisor et le dividende dans le reste remainder :

     divisor <= {btn_per_i, (`DIVIDENTWITH)'h0};
     remainder <= `MIN_NS/TP_CYCLE;
     // le résultat est initialisé à 0:
     quotient <= 0;

Puis on effectue une série de comparaison-soustraction-décalage avec l’algorithme comme décrit ci-dessous :

  • si le diviseur (divisor) inférieur ou égal au reste (remainder), on soustrait le reste avec le diviseur et on décale le quotient à gauche en ajoutant 1 :
            if(divisor <= remainder)
            begin
                remainder <= remainder - divisor;
                quotient <= {quotient[(`DIVIDENTWITH-2):0], 1'b1};
  • si le diviseur (divisor) est supérieur au reste, on décale le quotient à gauche en ajoutant 0. On ne touche pas au reste :
                quotient <= {quotient[(`DIVIDENTWITH-2):0], 1'b0};
  • dans tous les cas, on décale le diviseur à droite.
            divisor <= {1'b0, divisor[(`REGWIDTH-1):1]};

La division est orchestrée par une machine à trois états :

localparam [1:0] s_init    = 2'h0,
                 s_compute = 2'h1,
                 s_result  = 2'h2;

reg [1:0] state_reg, state_next;

Et le résultat est disponible en sortie quand state_reg est dans l’état s_result:

assign bpm_o = quotient[(`BPM_SIZE-1):0];
assign bpm_valid = (state_reg == s_result);

Génération de la tension de sortie (pwmgen)

La génération du signal pseudo analogique décrite en introduction est presque la partie la plus simple.

On compte (oui encore) de 0 à 250 (BPM_MAX) :

/* count */
always@(posedge clk_i or posedge rst_i)
begin
    if(rst_i)
        count <= BPM_MAX;
    else begin
        if(tp_i)
        begin
            if (count == 0)
                count <= BPM_MAX;
            else
                count <= count - 1'b1;
        end
    end
end

Et on passe le signal de sortie pwm_o à 1 lorsque le compteur est inférieur à la fréquence demandée :

assign pwm_o = (count <= pwmthreshold);

Il y a juste une subtilité consistant à sauvegarder la valeur de la fréquence donnée en entrée dans deux registres pwmthreshold et bpm_reg :

reg [($clog2(BPM_MAX+1)-1):0] bpm_reg;
reg [($clog2(BPM_MAX+1)-1):0] pwmthreshold;

/* Latching bpm_i on bpm_valid */
always@(posedge clk_i or posedge rst_i)
begin
    if(rst_i)
    begin
        bpm_reg <= 0;
        pwmthreshold <= 0;
    end else begin
        if(bpm_valid)
            bpm_reg <= bpm_i;
        if(count == BPM_MAX)
            pwmthreshold <= bpm_reg;
    end
end

Le premier registre bpm_reg est mis à jour lorsque le signal d’entrée bpm_valid est à 1. Pour mémoriser la valeur d’entrée et pouvoir l’utiliser au moment où l’on en a besoin.
Et le second pwmthreshold est rafraîchi en fin de cycle d’une période de la pwm. Pour éviter d’avoir un changement de valeur en cours de période, et donc un rapport cyclique faux.

Simulation de l’ensemble avec Cocotb

Jusqu’ici nous avons décrit le comportement du composant final en Verilog. Toutes les développeuses ou développeurs HDL le savent très bien, il est impossible de réaliser un projet Verilog (ou autre HDL) sans faire un minimum de simulation.

Pour simuler le composant, il est nécessaire de décrire les stimuli en entrée du composant et de lire/valider les sorties. On va généralement créer un composant hiérarchiquement au-dessus du top de notre composant appelé « testbench » dans lequel nous décrirons les changements de valeurs des entrées au cours du temps. Cette partie peut tout à fait se faire en Verilog.

Cependant, l’idée de mélanger la partie banc de test et composant « synthétisable » n’est pas terrible. En effet on va très vite confondre les deux parties et mélanger les codes. L’exemple de la division est criant : l’opérateur diviser « / » fonctionne très bien dans la partie testbench mais elle pose de gros problèmes dans la partie « synthétisable ».

Pour éviter ce mélange des genres, une solution radicale consiste à utiliser un autre langage pour la partie banc de test. Le C++ et le SystemC sont utilisés depuis longtemps pour cela. S’ils sont utilisés en conjonction avec Verilator ils permettent d’atteindre des puissance/rapidité de simulation inégalées par les simulateurs « propriétaires ».

Une autre méthode consiste à piloter le simulateur Verilog avec un autre programme, on parle alors de cosimulation. C’est le cœur du fonctionnement du module python CocoTB. L’idée ici est d’écrire son banc de test en python, ce qui est nettement plus confortable que du Verilog ou même du C++ (SystemC est une librairie C++ également).

Le testbench pour simuler l’ensemble du projet taptempo se trouve dans le répertoire cocotb/test_taptempo. Pour le simuler il suffit de s’y rendre et d’y exécuter un make.
À condition cependant d’avoir installé cocotb (en python3) et Icarus pour la partie simulateur (On laissera l’appréciation de l’installation au lecteur en fonction de ses affinités linuxdistributive).

La simulation consiste à tester trois appuis sur le bouton à des intervalles différents :

@cocotb.test()
async def debounce_upanddown(dut):
    td = TestTapTempo(dut)
    td.log.info("Running test!")
    await td.reset()
    td.log.info("System reseted!")
    await Timer(1000, units="us")
    td.log.info("up")
    await td.bounce_up(10, bounce_per=(10000, "ns"))
    await Timer(24, units="ms")
    td.log.info("down")
    await td.bounce_down(10, bounce_per=(10000, "ns"))
    await Timer(300, units="ms")
    td.log.info("up")
    await td.bounce_up(10, bounce_per=(10000, "ns"))
    await Timer(30, units="ms")
    td.log.info("down")
    await td.bounce_down(10, bounce_per=(10000, "ns"))
    await Timer(800, units="ms")
    td.log.info("up")
    await td.bounce_up(10, bounce_per=(10000, "ns"))
    await Timer(30, units="ms")

    td.log.info("Wait stable")
    await Timer(1000, units="us")

Cela génère un fichier de « traces » au format VCD particulièrement volumineux de 2,3 Go (qui se compresse à 70 Mo avec xz !) permettant de visionner les signaux au cours du temps grâce à gtkwave:

$ gtkwave -g taptempo.vcd

Et donne la trace suivante :
simulation_taptempo_full

Cette simulation est particulièrement longue (il m’a fallu environ une heure et demie sur mon vieux T430) et génère un fichier de trace monstrueux. En phase de développement on va généralement lancer de petites simulations par modules comme on peut le voir pour le module debounce dans le répertoire cocotb/test_debounce. On changera également certaines constantes de temps pour limiter les «  pas » de simulation consommant inutilement du calcul processeur.

Il est également possible de laisser l’ordinateur écrire les stimuli grâce à la méthode de preuve formelle. C’est la méthode qui a été utilisée ici pour les modules. Les fichiers de configuration se trouvent dans le répertoire formal/*.

Synthèse sur ColorLight

La Colorlight n’est pas initialement une carte de développement pour les FPGA. C’est une carte permettant de piloter des panneaux de LED qui nous agressent un peu partout dans les rues commerçantes. Cependant, un petit malin s’est rendu compte qu’elle était munie d’un FPGA de chez Lattice : l’ECP5.

Ce FPGA possède deux gros avantages :

  • il est relativement gros, suffisamment pour posséder des multiplieurs câblés, des sérialiseurs-désérialiseurs…
  • on peut développer dessus avec une chaîne de développement intégralement opensource !

Jusqu’à la colorlight, les kits de développement ECP5 n’étaient pas donnés puisque les premières cartes débutaient à 100 $ minimum. Mais avec la colorlight, on tombe à 15 $, ce qui en fait un kit de développement ultra bon marché pour se faire la main avec des FPGA.

Et comme tout est opensource, il est aisé d’aller installer les logiciels permettant de synthétiser TapTempo sur sa distribution Linux préférée.
L’explication de l’installation des outils est hors de propos de cet article (un article détaillé sur la colorlight est disponible dans le Hackable 35), mais une fois les outils installés, il suffit de se rendre dans le répertoire synthesis/colorlight du projet et de faire make :

$ make
[...]
Info: Device utilisation:
Info:          TRELLIS_SLICE:   328/12144     2%
Info:             TRELLIS_IO:     3/  197     1%
Info:                   DCCA:     1/   56     1%
Info:                 DP16KD:     0/   56     0%
Info:             MULT18X18D:     0/   28     0%
Info:                 ALU54B:     0/   14     0%
Info:                EHXPLLL:     0/    2     0%
Info:                EXTREFB:     0/    1     0%
Info:                   DCUA:     0/    1     0%
Info:              PCSCLKDIV:     0/    2     0%
Info:                IOLOGIC:     0/  128     0%
Info:               SIOLOGIC:     0/   69     0%
Info:                    GSR:     0/    1     0%
Info:                  JTAGG:     0/    1     0%
Info:                   OSCG:     0/    1     0%
Info:                  SEDGA:     0/    1     0%
Info:                    DTR:     0/    1     0%
Info:                USRMCLK:     0/    1     0%
Info:                CLKDIVF:     0/    4     0%
Info:              ECLKSYNCB:     0/   10     0%
Info:                DLLDELD:     0/    8     0%
Info:                 DDRDLL:     0/    4     0%
Info:                DQSBUFM:     0/    8     0%
Info:        TRELLIS_ECLKBUF:     0/    8     0%
Info:           ECLKBRIDGECS:     0/    2     0%
[...]
ecppack --svf taptempo.svf taptempo_out.config taptempo.bit

On voit ici que les ressources utilisées pour TapTempo sont ridicules par rapport au FPGA utilisé. La curieuse ou le curieux qui voudra « voir » le placement routage dans le FPGA utilisera l’option --gui dans la commande NextPnR pour avoir l’interface graphique :

$ nextpnr-ecp5 --25k --package CABGA256 --speed 6 --json taptempo.json --textcfg taptempo_out.config --lpf taptempo.lpf --freq 25 --gui

Ce qui donne un autre aperçu du remplissage du FPGA.

taptempo routage

Pour télécharger le bitstream dans le FPGA, on pourra utiliser openFPGALoader en donnant simplement le nom du bitstream :

$ openFPGALoader taptempo.bit

Exercices de travaux pratiques

Pour celles et ceux qui ont suivi jusqu’ici et qui voudraient se faire la main avec ce projet, voici quelques propositions de « sujet de TP » :) :

  • utilisation d’un multiplieur câblé de l’ECP5 pour faire la division dans per2bpm ;
  • ajout un module de moyennage sur cinq échantillons pour coller à la spécification initiale de TapTempo ;
  • utilisation d’autres plates‑formes FPGA à bas coût : QuickFeather, FireAnt, Tang Nano

N’hésitez pas à me proposer des demandes d’intégration Git pour améliorer le projet.

Conclusion

On voit que dès que l’on passe dans le domaine de l’embarqué les choses se compliquent et prennent plus de temps. Alors que sur un PC on aurait pu faire ça en une ligne de code, quand on embarque ça dans un microcontrôleur, c’est déjà plus compliqué. Mais si l’on passe dans le monde des FPGA et des ASIC, le projet prend une toute autre dimension. C’est la raison pour laquelle il faut toujours se demander si un FPGA est bien à propos pour notre projet, non seulement cela coûtera plus cher en composant qu’une solution sur étagère, mais en plus le temps de développement (et donc le coût) sera nettement supérieur.

L’idée d’utiliser une touche de télégraphe pour mesurer le tempo n’était peut‑être pas la meilleure, compte tenu des rebonds qui sont relativement violents. Même avec le module lisseur de rebond (debounce), il subsiste quelques rebonds trop longs. Un tempo maximum à 250 n’est pas si rapide et l’on est vite frustré de l’atteindre alors qu’on pourrait mesurer des tempos de musiques plus… rythmées. On peut facilement passer à 300, mais ça reste lent. Si l’on veut un tempo plus rapide, il faut tout d’abord changer la graduation sur le voltmètre, puis modifier le paramètre BPM_MAX dans le code.

On a ici un modèle de projet qui est facile à synthétiser sur n’importe quel petit FPGA. C’est un projet qui peut être intéressant si l’on souhaite se sortir un peu les doigts des LED qui clignotent. La démonstration étant faite du fonctionnement de l’architecture globale, il est aisé de s’en servir pour la réécrire dans d’autres langages de description de matériel comme le VHDL, Chisel (même s’il y en a déjà une pour taptempo), Migen/Litex, MyHDL, Clash (en plus, ça permettrait de débloquer la dépêche LinuxFr.org sur le sujet)…

Pour le curieux, ou la curieuse, qui sera allé voir le code sur le projet GitHub, ce projet a été développé avec une dose de preuves formelles grâce au logiciel libre Yosys-SMTBMC.

Verilog simulation Flags

Apparently, there is no Verilog standard to say «hey we are on simulation here». Each software have it’s own flag for that.

Xilinx iSim

`ifdef XILINX_ISIM
  // code for simulation with isim
`else
  // code for synthesis
`endif

Mentor Modelsim

`ifdef MODEL_TECH
  // code for simulation with modelsim
`else
  // code for synthesis
`endif

Icarus Verilog

?

Cocotb

`ifdef COCOTB_SIM
  // code for simulation with cocotb (should be cumulated with other simulator I think)
`else
  // code for synthesis
`endif

Register size in bits

How to calculate register size in bits N

Chisel3 : log2Ceil()

import chisel3.util.log2Ceil

val Nsize = log2Ceil(N)

Verilog : $clog2()

 parameter NSIZE = $clog2(N);

VHDL : ceil(log2()

use IEEE.math_real."ceil";
use IEEE.math_real."log2";

Nsize := integer(ceil(log2(real(N))));

Python: math.ceil(math.log(N+1, 2))

import math
Nsize = math.ceil(math.log(N, 2))

CλaSH: ?

SystemC/C++: ceil(log2())

#include <math.h>       /* ceil and log */
Nsize = ceil(log2(N));

Designing Video Game Hardware in Verilog

Stephen Hugg est l’auteur d’un vieux jeux en shareware tournant sur Win95 nommé comet buster. C’est surtout un grand fan de rétro-gaming.

Or, à une époque les consoles de jeux fonctionnaient avec de la logique discrète à base de puces que l’on soudait sur un PCB pour réaliser le jeux. La seule horloge utilisée était l’horloge «pixel» de l’écran CRT qui servait à piloter le balayage du faisceau d’électrons sur le téléviseur.

Dans ce livre, l’auteur revisite l’architecture de ces vieilles consoles avec du Verilog. À l’époque ce langage n’existait pas, mais il est tout de même bien indiqué pour décrire les circuits de logique numérique qui étaient utilisés dans ces vieilles consoles de jeux.

L’ouvrage commence donc par un cours de Verilog avec les bases du langage. Puis il enchaîne sur les circuits de base utilisé à l’époque pour piloter un écran CRT. Avec les technique comme le slipping counter qui permettait d’économiser des portes logiques en jouant sur le compteur de ligne et de colonnes de l’écran pour déplacer une balle.

Le livre enchaîne ensuite sur l’architecture d’un processeur 8 bits puis d’un processeur 16bits.

Et pour que l’on puisse mettre la main à la pâte, un site internet permet de simuler les «programmes» décrit en verilog.

On peut donc tester en live tout les codes proposé dans le livre sur le site 8bitsworkshop.

Stephen Hugg n’en est pas à son coup d’essais en matière de livre sur les vieux jeux vidéo puisque ce livre est le troisième. Mais c’est le premier livre à parler d’architecture «électronique», les deux précédent parlaient surtout de programmation de jeux vidéo sur de vieille architecture.

C’est un excellent petit livre pour se mettre au Verilog de manière ludique. Et cela permet de se replonger dans l’histoire des vieux jeux vidéos.

Verilator 4.002

La version 4.002 de Verilator a été annoncée à la conférence ORConf2018 en Pologne.

Verilator est sans conteste le simulateur HDL open source le plus rapide du « marché ». Il permet de simuler des porte‐grammes écrits en Verilog synthétisable.

Le nouveau logo de Verilator

La suite sur la dépêche linuxfr

SymbiFlow, vers la synthèse libre pour la Série7 de Xilinx

Le projet IceStorm permettant générer des bitstreams à partir du verilog vers les FPGA ICE40 de Lattice étant maintenant très avancé, W.Clifford se lance avec d’autres dans le reverse-ingineering des FPGA de la Série 7 de Xilinx.

Pour cela, un nouveau projet nommé SymbiFlow est créé pour fédérer les différents outils permettant de développer autour des FPGA de Xilinx. L’objectif à terme étant d’intégrer également les ICE40 à SymbiFlow.

Le projet inclut un sous projet nommé sobrement «Project X-Ray» permettant de documenter les différents éléments du FPGA Artix7 sous forme de carte en ASCII et HTML. Se sous-projet vise à documenter le FPGA mais également à fournir des outils permettant de piloter Vivado avec des design simplistes permettant de générer des statistiques sur les bitstreams générés et approfondir la documentation.

Un des gros changement de SymbiFlow par rapport à Icestorm est la volontés de migrer le placement-routage de arachne-pnr vers VPR. Un sous-projet de VTR développé depuis bien plus longtemps que Arachne-pnr.

Vu le succès remporté par le projet IceStorm, avec la quasi totalité des FPGA ICE40 documenté ainsi que leurs timings, on peut espérer voir arriver rapidement une chaîne de développement libre pour les FPGA de la Série 7 de xilinx. Et voir ainsi le développement open-source sur FPGA devenir une réalité.



Les BlackBox et RawModule de Chisel3

Quelque soit le langage HDL utilisé il est très important de se garder la possibilité d’intégrer des modules provenant d’autre langages et/ou n’ayant pas de descriptions HDL.

C’est par exemple le cas des primitives matériel permettant d’instancier des modules intégrés au FPGA du constructeur au moyen de «template» Verilog : sérialiseur/désérialiseur, PLL, entrées/sorties spécifiques, …

BlackBox

Pour intégrer ce genre de module dans son projet Chisel3 on utilise des «BlackBox».  L’idée est de décrire les entrées/sorties du module ainsi que ses paramètres, et Chisel se chargera de convertir ça en une déclaration Verilog.

Le problème est assez classique sur les kits de développement de Xilinx qui sont cadencé par une horloge différentielle : Obligé d’instancier un buffer différentiel pour pouvoir récupérer l’horloge. Ce qui n’est pas prévu dans la classe Module de base de Chisel3 puisque l’horloge − tout comme le reset − est implicite.

D’après la documentation Xilinx, le buffer différentiel IBUFDS doit être instancié de la manière suivante en Verilog pour que le logiciel de synthèse le repère et l’instancie correctement:

IBUFDS #(
    .DIFF_TERM("TRUE"),
    .IOSTANDARD("DEFAULT")
) ibufds (
    .IB(ibufds_IB),
    .I(ibufds_I),
    .O(ibufds_O));

Cette instanciation est composée de deux paramètres «generic» et de trois entrées sorties.

Une BlackBox() se comporte comme un Module() sans les horloges et reset implicites. De plus le nom des IO est recopié tel quel par Chisel, il n’ajoute pas le préfixe «io_» comme pour un module normale.

Pour déclarer ce buffer différentiel en Chisel il suffira donc d’écrire le code suivant:

import chisel3._
import chisel3.util._
import chisel3.experimental._

class IBUFDS extends BlackBox(
    Map("DIFF_TERM" -> "TRUE",
        "IOSTANDARD" -> "DEFAULT")) {
    val io = IO(new Bundle {
        val O = Output(Clock())
        val I = Input(Clock())
        val IB = Input(Clock())})
}

Le Map en paramètre de la class BlackBox() permet d’ajouter les paramètres «generic» et les entrées sortie sont déclarés par la variable io.

Il suffira alors de l’instancier dans notre module top :

val ibufds = Module(new IBUFDS)
ibufds.io.I := clock_p
ibufds.io.IB:= clock_n

Pour que le code Verilog soit correctement écrit dans le fichier final.

Top RawModule

Maintenant que nous avons notre entrée d’horloge, notre but est d’aller faire clignoter une led (quelle originalité !) en utilisant un compteur. Avec le module suivant:

class Blink extends Module {
    val io = IO(new Bundle {
        val led = Output(Bool())
        })

    val MAX_COUNT = 100000000

    val count = Counter(MAX_COUNT)

    count.inc()

    io.led := 0.U
    when(count.value <= UInt(MAX_COUNT)/2.U){
    io.led := 1.U
    }
}

Ce module étant un module «normal» l’horloge et le reset sont implicite, alors comment allons nous faire pour qu’il soit cadencé par la sortie du buffer IBUFDS ?

On peut simplement les intégrer dans un Module() classique que l’on appellera Top :

class Top extends Module {
  val io = IO(new Bundle {
    val clock_p = Input(Clock())
    val clock_n = Input(Clock())
    val led     = Output(Bool())
  })

  val ibufds = Module(new IBUFDS)
  ibufds.io.I := io.clock_p
  ibufds.io.IB:= io.clock_n

  val blink = Module(new Blink)
  blink.clock := ibufds.io.O
  blink.reset := 1'0
  io.led := blink.io.led }

Notez que pour connecter explicitement l’horloge, la technique est en phase de développement mais il faut désormais utiliser la classe withClockAndReset()  pour faire les choses proprement . Plutôt que :

  val blink = Module(new Blink)
  blink.clock := ibufds.io.O
  blink.reset := false.B
  io.led := blink.io.led

Faire :

withClockAndReset(ibufds.io.O, false.B) {
    val blink = Module(new Blink)
    io.led := blink.io.led
  }

Cette méthode va fonctionner mais elle va nous ajouter les signaux clock et reset implicites. Signaux qui ne serviront pas à grand chose dans notre cas et généreront des warning pénible dans le logiciel de synthèse:

module Top(
  input   clock,
  input   reset,
  input   io_clock_p,
  input   io_clock_n,
  output  io_led
);
  wire  ibufds_IB;
  wire  ibufds_I;
  wire  ibufds_O;
  wire  blink_clock;
  wire  blink_reset;
  wire  blink_io_led;
  IBUFDS #(.DIFF_TERM("TRUE"), .IOSTANDARD("DEFAULT")) ibufds (
    .IB(ibufds_IB),
    .I(ibufds_I),
    .O(ibufds_O)
  );
  Blink blink (
    .clock(blink_clock),
    .reset(blink_reset),
    .io_led(blink_io_led)
  );
  assign io_led = blink_io_led;
  assign ibufds_IB = io_clock_n;
  assign ibufds_I = io_clock_p;
  assign blink_clock = ibufds_O;
  assign blink_reset = 1'h0;
endmodule

C’est pour cela qu’une nouvelle hiérarchie de classe est en développement pour les Module().

Un module Top est un module un peu spécial en conception HDL. En effet, ce type de module se contente simplement de «relier des boites entre elles». Ce n’est que du tire-fils, pas besoin d’horloge, de registres et autre structures complexes ici.

Dans la nouvelle hiérarchie des classes Module nous avons donc une nouvelle classe appelée RawModule qui apparaît.  Ce module n’a plus aucun signaux implicite et se contente de relier les fils. Dans le code Chisel précédent nous pouvons juste renommer Module en RawModule pour voir que les signaux reset et clock disparaissent:

class Top extends RawModule {

Nous obtenons alors une entête Verilog plus propre :

module Top(
  input   io_clock_p,
  input   io_clock_n,
  output  io_led
);

Nous avons tout de même ce préfixe «io_» disgracieux qui peu devenir pénible pour l’intégration, notamment dans certaine plate-forme où le pinout est déjà fourni pour des noms de pin précis.

Il est possible de les éviter avec les RawModule simplement en utilisant plusieurs variable IO() sans Bundle :

class Top extends RawModule {
  val clock_p = IO(Input(Clock()))
  val clock_n = IO(Input(Clock()))
  val led = IO(Output(Bool()))

  val ibufds = Module(new IBUFDS)
  ibufds.io.I := clock_p
  ibufds.io.IB:= clock_n

  withClockAndReset(ibufds.io.O, false.B) {
    val blink = Module(new Blink)
    led := blink.io.led
  }
}

De cette manière c’est le nom exact de la variable qui sera pris en compte pour générer le Verilog:

module Top(
  input   clock_p,
  input   clock_n,
  output  led
);

Et voila comment nous pouvons désormais faire un projet proprement écrit en Chisel de A à Z, ce qui n’était pas le cas avant où nous étions obligé d’encapsuler le projet dans des Top.v écrit à la main, et obligé de les modifier à chaque changement d’interface.

Le code décrit dans cet article se retrouve sur le Blinking Led Projet, dans le répertoire platform. Pour pouvoir le tester correctement, ne pas oublier de télécharger sa propre version de Chisel3 et de merger la branche modhier comme expliqué dans le README.

IceStudio, du schéma au verilog

IceStudio est un logiciel graphique permettant de concevoir un design FPGA à la manière d’un schéma électronique.

Le logiciel est encore largement expérimentale (version 0.2) et centré sur les FPGA ice40 de chez lattice.

En fait, IceStudio se veut une extension graphique au projet IceStorm — chaine de synthèse/place&route/bitstream opensource —.

Architecturé en javascript autour de Nodejs, le logiciel permet de dessiner son projet au moyen de blocs reliés entre eux par des signaux.

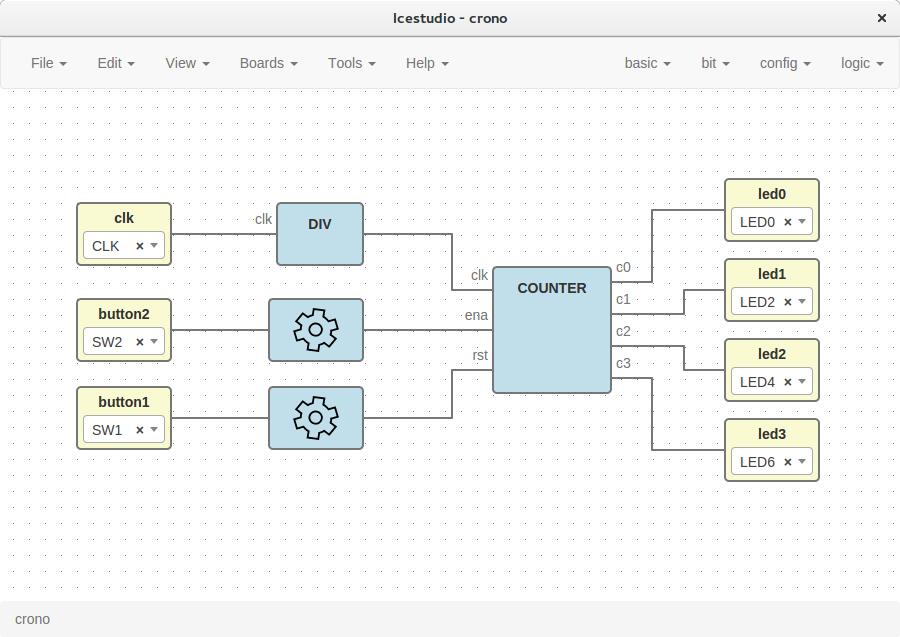

icestudio-0.2-crono_

Les blocs peuvent être pris dans une librairie fourni avec le logiciel, mais il est également possible de créer des blocs «vierges» dans lesquels on écrira le code verilog correspondant au comportement souhaité.

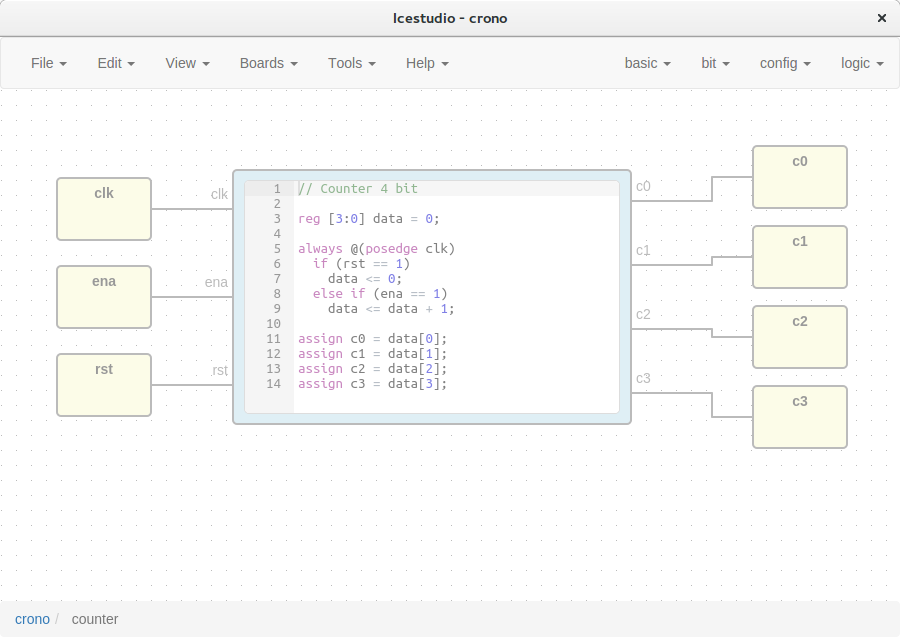

icestudio-0.2-counter-inspection

Le format de sauvegarde du projet est en  JSON, un outils de conversion permet ensuite de le transformer en code Verilog pour la synthèse.

Installation

Pour l’installer nous aurons besoin du paquet «npm» :

sudo apt-get install npm

Puis de télécharger le projet git:

git clone https://github.com/FPGAwars/icestudio.git

Et enfin de lancer la commande d’installation comme décrite dans le README.md:

cd icestudio
npm install

Pour l’exécuter lancer simplement

npm start

Et si comme pour votre serviteur, cela ne marche pas du tout 😉 allez plutôt chercher la release sur https://github.com/FPGAwars/icestudio/releases. Dézippez la

unzip Icestudio-0.2.0-beta2-linux64.zip

Puis lancez le simplement :

./Icestudio

Le projet est encore jeune mais très prometteur.  Espérons que nous verrons rapidement l’intégration de nouvelles plateformes/FPGA, voir une version FPGA-Agnostic.



Non non, vhd2vl n’est pas mort, contrairement à ce qui a été dit dans l’article de description du projet. Son auteur Larry Doolittle a publié une nouvelle version 2.5 l’été dernier (2015).

Et pour simplifier le développement collaboratif de ce programme un github a été ouvert. Comme il le dit sur sa page personnel du projet, Larry souhaite simplement intégrer son outils dans icarus (vhdlpp) de manière à pouvoir faire de la simulation VHDL avec. Mais pour faire une simple conversion VHDL->Verilog, vhd2vl est toujours d’actualité.
